Рассмотрены автомобили ваз 2101, ваз 2102.

Блок предохранителей Ваз 2101 находится с левой стороны под панелью приборов.

1 — рычаг привода замка капота.

2 — блок предохранителей.

для того чтобы снять крышку блока предохранителей ваз 2101 необходимо отжать защелку.

схема расположения предохранителей в блоке.

расшифровка предохранителей ваз 2101.

Предназначен для защиты:

Плафонов освещения салона, патрона подключения переносной лампы, прикуривателя, звуковых сигналов, стоп-сигнала

Стеклоочистителя и электровентилятора отопителя, электродвигатель стеклоомывателя

Дальнего света левой фары, контрольной лампы включения дальнего света фар

Дальнего света правой фары

Ближнего света левой фары

Ближнего света правой фары

Габаритного света левой фары либо габаритного света левого подфарника, контроль­ной лампы включения габаритного света правого (габаритного) заднего фонаря, левой лампы освещения -номерного знака, лампы освещения багажника, ламп освещения комбинации приборов

Габаритного света правой фары (либо габаритного света правого подфарника), левого (габаритного) заднего фонаря, правой лампы освещения номерного знака, подкапот­ной лампы, лампы освещения гнезда прикуривателя

Контрольной лампы давления масла в двигателе, указателя температуры жидкости системы охлаждения, указателя уровня топлива с контрольной лампой резерва топлива, контрольной лампы включения стояночного тормоза и недостаточного уровня тормоз­ной жидкости в бачке, лампы освещения вещевого ящика, указателей поворотами соот­ветствующей контрольной лампы, контрольной лампы заряда аккумуляторной батареи, реле контрольной лампы заряда фонаря заднего хода

Обмоток регулятора напряжения и возбуждения генератора

Расположение реле ВАЗ 2101.

Большинство реле и регулятор напряжения сосредоточены в подка­потном пространстве. Реле указателей пово­рота и аварийной сигнализации расположено на щите передка под комбинацией приборов.

Так расположены реле в подкапотном про­странстве на правом брызговике.

  1. реле сиг­нализатора заряда аккумуляторной батареи;
  2. реле включения дальнего света фар;
  3. ре­ле включения ближнего света фар (поз. 2 и З — для автомобилей ВАЗ-21011 и ВАЗ-21013).

Расположение регулятора напряжения ВАЗ 2101.

под капотом на левом брызговике.

Реле указателей поворотов ВАЗ 2101.

так расположено реле (приборная панель снята)

Может кому пригодиться=)

Предохранители цилиндрические Ваз-2101.

Предохранитель №1
Ток — 16A
Плафоны.
Звуковые сигналы.
Штепсельная розетка.
Прикуриватель.
Лампы стоп-сигнала.
————————————————————-
Предохранитель №2
Ток — 8 A
Стеклоочиститель и реле стеклоочистителя.
Электродвигатель отопителя.
Омыватель.
————————————————————
Предохранитель №3
Ток — 8 A
Левая фара (дальний свет) и контрольная лампа
включения дальнего света.
———————————————————–
Предохранитель №4
Ток — 8 A
Правая фара (дальний свет)
———————————————————-
Предохранитель №5
Ток — 8 A
Левая фара (ближний свет)
———————————————————
Предохранитель №6
Ток — 8 A
Правая фара (ближний свет)
——————————————————–
Предохранитель №7
Ток — 8 A
Левый передний фонарь (габаритный свет).
Контрольная лампа габаритного света.
Правый задний фонарь (габаритный свет).
Лампа освещения багажника.
Фонарь освещения номерного знака.
Лампа освещения комбинации приборов.
——————————————————-
Предохранитель №8
Ток — 8 A
Правый передний фонарь (габаритный свет).
Лампа освещения прикуривателя.
Левый задний фонарь (габаритный свет).
Подкапотная лампа.
——————————————————
Предохранитель №9
Ток — 8 A
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой.
Контрольная лампа включения стояночного тормоза
и уровня тормозной жидкости.
Указатели поворота и соответствующая конт.лампа
Контрольная лампа заряда аккумуляторной батареи
Фонарь заднего хода.
Лампа вещевого ящика.
—————————————————–
Предохранитель №10
Ток — 8 A
Регулятор напряжения.
Обмотка возбуждения генератора.
—————————————————–

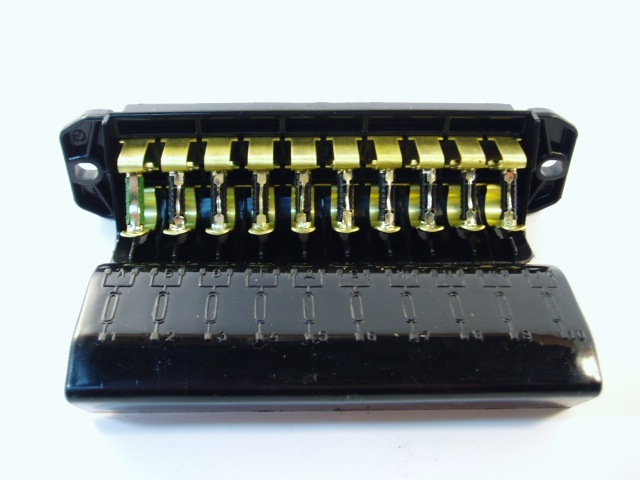

Большое количество питательных цепей электрооборудования автомобиля ВАЗ 2101 защищаются предохранителями. Монтажный блок предохранителей устанавливается внизу, с левой стороны приборной панели.

Предохранители состоят из плавкой алюминиевой фольги. Чем шире фольга – тем больше ампер в предохранителе. Сила тока указана на корпусе. Устанавливаются предохранители под щиток монтажного блока в пружинные держатели.

Схема предохранителей ВАЗ-2101

Схема предохранителей на ВАЗ 2101 практически ничем не отличается от любой другой классической модели.

№ предохранителя Защищаемые цепи
1. (16A) Этот предохранитель отвечает за прикуриватель, цепь лампочек освещения салона, розетки для переноски. Также он защищает от перегорания звуковой сигнала и стоп сигнала.
2. (8A) Защищает электродвигатель дворников, вентилятора, отопление салона, и двигатель стеклоомывателя.
3. (8A) Отвечает за дальний свет с левой стороны и лампу на приборной панели, которая сигнализирует о включении дальнего света.
4. (8A) Защищает дальний свет с правой стороны.
5. (8A) Отвечает за цепь проводки ближнего света с левой стороны.
6. (8A) Отвечает за цепь проводки ближнего света с правой стороны.
7. (8A) Защищает от замыкания освещение панели приборов, освещение в багажнике, лампы на номерном знаке с левой стороны. Габариты фар или противотуманных фар с левой стороны, а также контрольную лампу габаритов заднего правого фонаря.
8. (8A) Отвечает за габариты фар или противотуманных фар с правой стороны, лампы на номерном знаке с правой стороны, контрольную лампу габаритов заднего левого фонаря, освещение под капотом и лампы для освещения прикуривателя.
9. (8A) Защищает контрольную лампу давления масла, контрольную лампу системы охлаждения двигателя, лампу, указывающую на уровень топлива. Лампу, которая указывает на включение ручного тормоза, на уровень тормозной жидкости, а также на зарядку аккумуляторной батареи. Защищает контрольную лампу заднего хода, указателей поворотов и их контрольное освещение вещевого ящика.
10. (8A) Защищает обмотку регулятора напряжения и возбуждения генератора.
11 – 16 Для дополнительного электрооборудования.

Дополнительное электрооборудование

На блоке предохранителей есть место, куда можно подсоединить дополнительные электроприборы, такие как: цепь обогрева заднего стекла, подогрева сидений, центрального замка, на стеклоподъемники (электрические).

При установке электрического бензонасоса, в целях безопасности необходимо вести цепь проводки от предохранителей на топливный насос. Цепи, которые проходят на стартер, на зарядку аккумуляторной батареи, на зажигание – не защищены предохранителями.

Причина перегорания предохранителей

При возникновении короткого замыкания, сила тока повышается и может возникнуть возгорание, или выход из строя всего электрооборудования. От этого защищает плавкий предохранитель, у которого обозначения силы тока меньше, чем у самого устройства или у проводов – поэтому предохранитель может сплавиться.

Работа каждого предохранителя заключается в том, что при возникновении проблемы в цепи он перегорает.

Основными причинами перегорания являются:

  • короткое замыкание;
  • резкое возрастание силы тока в цепи;
  • выход из строя какого-либо электроприбора;
  • износ блока или брак при замене приборов;
  • некачественный ремонт оборудования;

Самостоятельная замена предохранителя

При возникновении таких проблем необходимо проверить монтажный блок предохранителей. Чтобы получить к нему доступ, нужно разобрать приборную панель, которая находится с левой стороны от руля.

При произведении ремонта необходимо соблюдать обязательные рекомендации:

  • первым делом нужно отсоединить клеммы от аккумулятора, чтобы обесточить всю электрическую цепь автомобиля;
  • нужно быть внимательным при работе с пластмассовыми деталями, которые можно легко повредить.
  • нельзя производить замену предохранителя с несоответствием обозначению силы тока, также запрещено использовать проволоку вместо перегоревшего защитника – это может привести к возгоранию проводки;
  • после замены очень важно поставить на место щиток, который прикрывает монтажный блок предохранителей.

Если предохранитель перегорает второй раз подряд, необходимо проверить цепь проводов, приборов, самого блока, генератора или аккумуляторную батарею.

Частой причиной выхода из строя предохранителей на ВАЗ 2101 является окисление контактов или самих предохранителей. В этой ситуации приборы начинают отказывать или происходят перебои в их работе. Необходимо снимать каждый предохранитель по очереди и зачищать мелкой наждачной бумагой, пока не будет удалена вся окись.

Замена старого блока на евро-предохранители ВАЗ 2101

Целесообразнее будет поставить блок предохранителей нового образца. Цена его приемлема – составляет около 400 рублей. За эту небольшую стоимость можно улучшить проводку на всем автомобиле.

Работы, которые необходимо произвести, чтобы заменить монтажный блок:

  • Следует отсоединить клеммы от аккумуляторной батареи.
  • Изготовить перемычки из кусков провода 1.5 кв. мм по обеим сторонам разъема типа «мама».

  • Эти перемычки нужно установить на новом блоке, соединяя разъемы: третий с четвертым, пятый с шестым, седьмой с восьмым и девятый с десятым.
  • Затем нужно открутить две гайки, которыми крепится монтажный блок, и снять его, не отсоединяя провода.

  • После этого необходимо снимать провода по одному, чтобы не перепутать и надевать их на новый блок.
  • После того, как провода будут подсоединены, следует внимательно осмотреть их, чтобы они нигде не прикасались друг к другу, и только лишь после этого подключить питание.

В конце следует сказать, что для того, чтобы проверить работу механизмов, входящих в схему ВАЗ-2101, можно использовать вольтметр или простую лампочку на 12 вольт. Необходимо проверить напряжение на выходе каждого предохранителя. Затем прикрутить две гайки и закрепить пластиковый щиток.
