Начитавшись в свое время ужасов про плохое качество роликов на двигателе ЗМЗ 409 идущих с завода приобрёл себе в ЗИП комплект роликов INA и ремень BOSH. Всё это ездило со мной 1,5 года и вот спустя 13000 км пробега возникло желание провести ревизию заводских роликов.
Процесс замены особо описывать не буду, почитал предварительно записи на драйве и решил всё сделать не снимая вентилятор и его кожух. Снимал снизу защитный кожух, места для замены вполне достаточно. Единственная проблема которая у меня возникла, после отщёлкивания защитного колпака на нижнем обводном ролике, он улетел в кожух вентилятора и достать его оттуда получилось не сразу.
Все ролики установленные с завода оказались фирмы INA. Запасной ролик INA из ЗИП-а оказался с турецким подшипником, как впрочем и установленный с завода. С обводными роликами всё оказалось немного интересней. С завода были установлены ролики INA с подшипниками FRANCE, да ещё и судя по ширине — двухрядными! К слову сказать они оказались в идеальном состоянии и люфта у них практически нет, в отличии от новых однорядных KOREA.
На обводных роликах установленных на заводе были в наличии защитные колпаки. У покупных роликов колпаков в комплекте не было, а заводские не подошли по причине отсутствия канавки на самом ролике. Внутренний диаметр роликов установленных с завода был ближе к диаметру болта.
В целом судя по качеству установленных роликов можно сделать вывод что завод работает над улучшением надёжности автомобиля и владельцам автомобилей выпущенных после 2017 года можно ездить спокойно не опасаясь ранних проблем с этим узлом, правда забыл сказать про ремень — качество резины плохое, ручейки были в трещинах.
P.S. Дополнение к записи.
Transalp700 в комментариях ниже поведал, что заказанные мной ролики шли на машины до 2016 года. Таким образом если у вас машина:
До 2016 года (моторы 40904, 40905), надо заказывать
обводной ролик INA под болт 12 мм — 531 0759 10
ролик натяжения INA — 532 0479 10 (диаметр 65 мм, ширина 26 мм)
После 2016 года (мотор 40906), надо заказывать
обводной ролик INA под болт 10 мм — 532 0512 10 (комплектуется болтом и колпачком)
ролик натяжения INA — 531 0760 10 (диаметр 70 мм, ширина 24,4 мм)

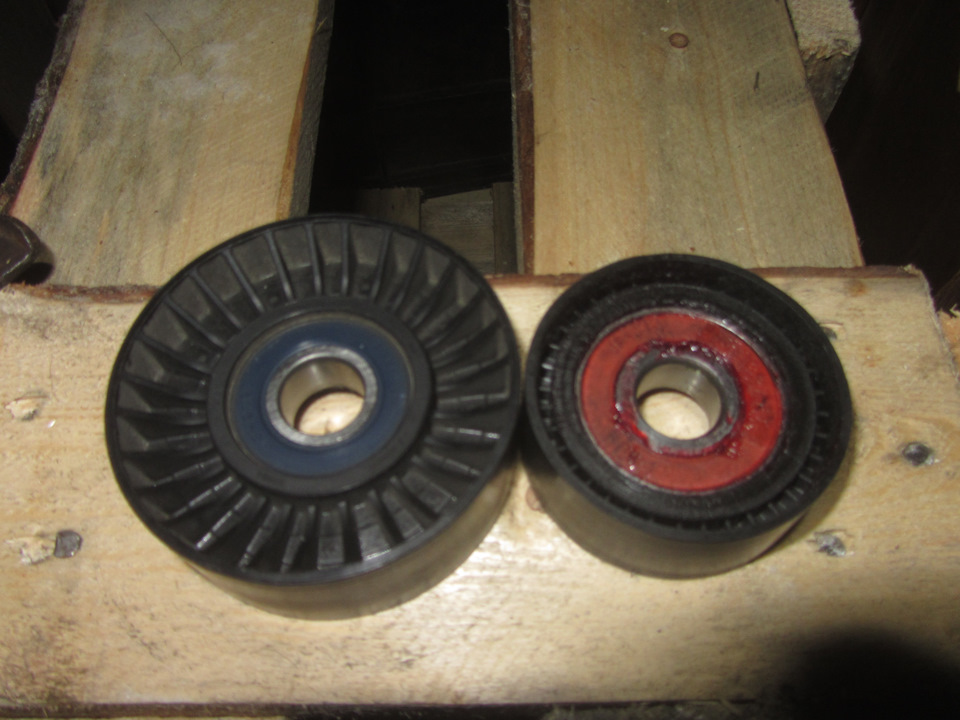

Правильный натяжной ролик INA имеет артикул 532 0479 10 и цену в 2 раза больше обводного INA 531 0759 10 … Поэтому берём обводной ролик, и выбиваем из него переходники:
Теперь в ЗИПе достаточно иметь один обводной ролик INA 531-0759-10 ,
Пробег: 140 000 км
УАЗ Patriot 2012, двигатель бензиновый 2.7 л., 128 л. с., полный привод, механическая коробка передач — наблюдение
