Скачать PID(пиды) для Torque Pro для разных марок к ЭБУ можно на нашем сайте. PIDы — (параметр идентификации данных) — код, посылаемый блоку управления ECU, однозначно определяемый параметр, который должен тот вернуть.
Теперь надо разобраться как редактировать, просматривать и добавлять дополнительные PIDы в программу Torque.
1. Скачать на свой телефон или планшет набор PIDов, который представлен у нас на сайте в формате «zip». Выбрать нужный Пид, который подходит для вашего автомобиля.
2. Скачанный набор PIDов помещаем в папку «.torque/extendedpids». Папка «.torque» находится в корне карты памяти или памяти телефона. Обращаем внимание, что эта папка является скрытой и чтобы получить к ней доступ необходимо включить отображение скрытых папок. На скриншотах все действия с файлами производятся файловом менеджере «ES проводник», у вас может быть установлен другой, к примеру тот же Total Commander (Тотал Командер).

Клип, хоть и отличная штука для мониторинга работы машины, но всё время использовать ноутбук неудобно. На помощь может придти адаптер ELM327 и приложение Torque, однако, он выводит только базовые данные по машине и режиму ее работы.

Ранее я заказывал такой адаптер из Китая и он долгое время катался без использования: один раз ошибку, связанную с сажевым через Torque удалял и все.
Torque может работать и с расширенным наборами данных, но для этого, необходимо подгрузить соответствующий файл с расшифровкой данных и PID номерами. Порывшись в интернете, оказалось, что выбор таких расширенных данных в готовом виде для Рено очень мал: плагин для Torque — Renault Advanced и несколько наборов для Рено Мастер и Флюенса.
Мне же хотелось посмотреть показания по сажевому фильтру, коррекции форсунок и другим характерным для 836-го мелочам. На помощь пришло сообщение, прочитанное на форуме club-renault.ru, в котором Мышун дал информацию где и как искать нужные PID: использовать скрипты из программы диагностики DDT2000!
Вот собственно и результат.

Для работы желательно использовать ELM327 адаптер с аппаратной версией 1.5. К своему wi-fi адаптеру я дополнительно еще заказал версию 1.5 с BT.

Файл с PID необходимо поместить в .torque/extendedpids/, если папкиextendedpids нет — ее нужно создать.
И далее, в настройках Torque выбираем наш файл в меню: Settings->Manage extra PIDs/Sensors->Add predefined set and select your file *.csv.
Вот видео с инструкцией по добавлению:

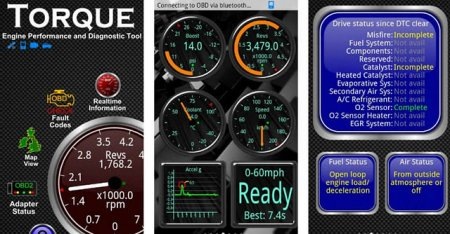

Далее пойдут скриншоты из Torque о том, как что отображается.

PID (параметр идентификации данных, ПИД) — код, посылаемый блоку управления ECU, однозначно определяемый параметр, который должен тот вернуть. Для разных автомобилей могут отличаться даже по годам.

Теперь надо разобраться как редактировать, просматривать и добавлять дополнительные PIDы в программу Torque.

Как добавлять PIDы в Torque

  1. Нужно найти и скачать на смартфон набор ПИДов в формате «csv», подходящий для вашего автомобиля. Некоторые из них можно найти в данной статье ниже по тексту.
  2. Скачанный набор PIDов помещаем в папку «.torque/extendedpids». Папка «.torque» находится в корне карты памяти или памяти телефона. Обращаем внимание, что эта папка является скрытой и чтобы получить к ней доступ необходимо включить отображение скрытых папок. На скриншотах все действия с файлами производятся файловом менеджере «ES проводник», у вас может быть установлен другой.
  3. Написать «csv» файл проще, чем прописывать дополнительные ПИДы в ручную в программе. Можно воспользоваться блокнотом или любым текстовым редактором, Microsoft Excel вносит ошибки при сохранении файла, лучше пользоваться редактором notepad++
    В файле «csv» первой строчкой идет шапка, вторая и последующие строки — это создаваемые ПИДы, структура записи которых аналогична шапке.

Синтаксис формул PID

Ответ ЭБУ обычно состоит из нескольких байт. Для обращения к определенному байту ответа используется буквенная адресация.
A-1 байт ответа, B-2, C-3, …, Z-26, AA-27,AB-28.
Для составления формулы используются следующие операции:
A*10 — умножение
A/2.5 — деление
A+B — сложение
B-10 — вычитание
