Скачал и распечатал, затем сделал приличный вид. И теперь у меня есть, руководство по работе с программой Techstream)
Разные версии программ Techstream
Techstream 7.20.041 + Русификатор
Techstream 9.30.02
Techstream 10.00.028
Techstream 10.10.018
Techstream 10.30.029
Techstream 12.00.127
Techstream 12.20.024
Techstream 12.30.017
Techstream 13.00.022
Techstream 13.10.019
Techstream 13.20.017
Techstream 13.30.018 и Так Далее
Лайки и репосты приветствуются)) Если конечно Вам понравилась запись.
Краткое руководство по настройке авто при помощи шнурка Mini vci J2534
При установке программы на комп руководствовался этой статьёй. Хочу заметить, что настраивал через нетбук и ноутбук. Нетбук со слабым процессором диагностировал дольше и из за маленького разрешения экрана 1024х600 окно программы не влезало полностью.
2. Security — Безопасность
1) В пассивном режиме функция используется для установки системы защиты от угона через 30 секунд после того, как дверь водителя закрыта от открытия состояния путем удаления ключа из цилиндра ключа зажигания.
2) Функция для изменения времени предупреждения о безопасности.
3) Функция включения / выключения датчика разбития стекла. Эта функция эффективна только для автомобиля с датчиком разбития стекла.
5. Tild & Telesco — Отключает автоматическое убираниескладывание руля
Function to Set ON/OFF of the "Auto Away/Return Function"

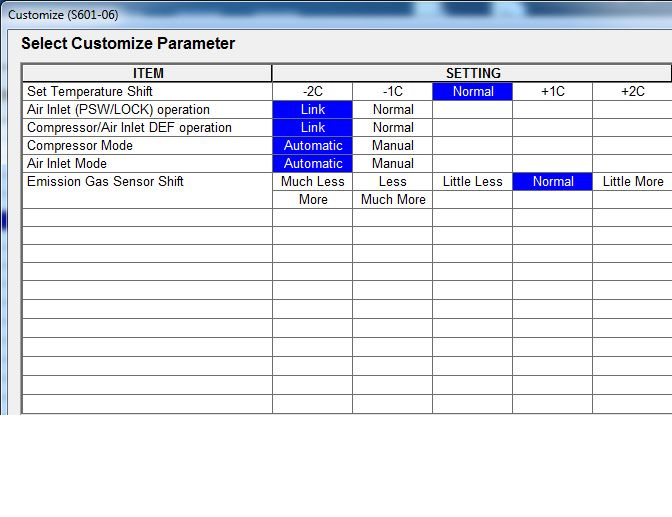

6. Air conditioner — Кондиционер
1) Функция управления с сдвинутой температуры от температуры дисплея.
2) Функция автоматического изменения режима в режим наружного воздуха рециркулируют режима, соединяющего с помощью кнопки A / C в случае пробоя т.д. A / C.
3) Функция, чтобы включить A / C ON автоматически связывая с помощью кнопки DEF, когда A / C OFF.
4) Функция, чтобы включить A / C автоматически включается при нажатии на кнопку AUTO, когда вентилятор включен, а A / C выключен.
5) В случае превращения A / C ON, когда вы хотите, чтобы сделать купе быстро остывают, это функция автоматического перехода в режим рециркулируют режим.
6) Функция для изменения чувствительности датчика выхлопных газов.

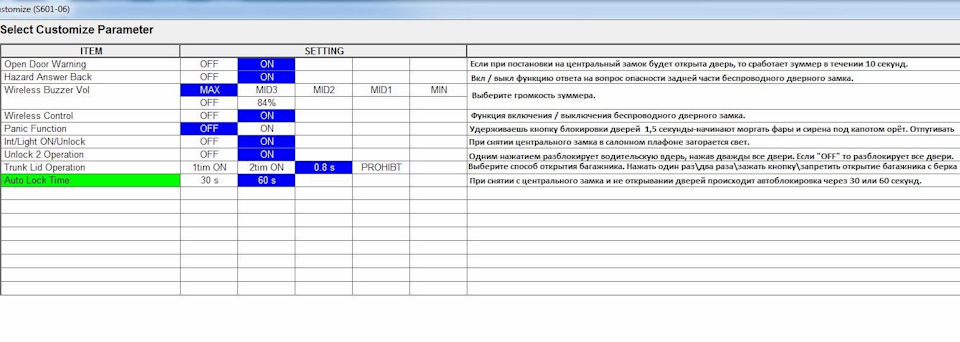

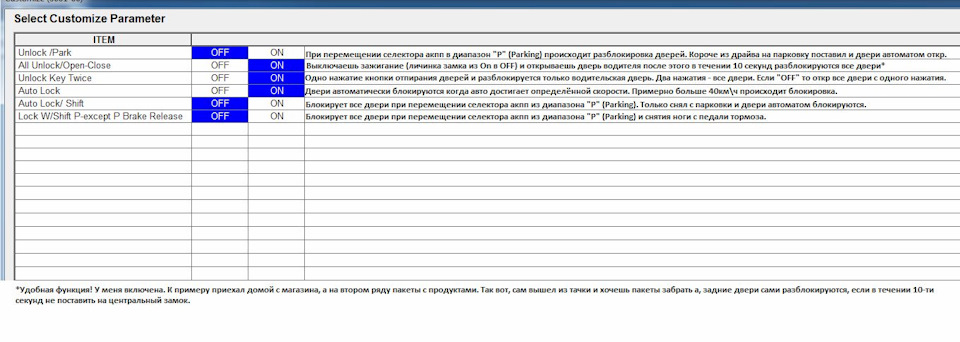

7. Door Lock — Блокировка дверей

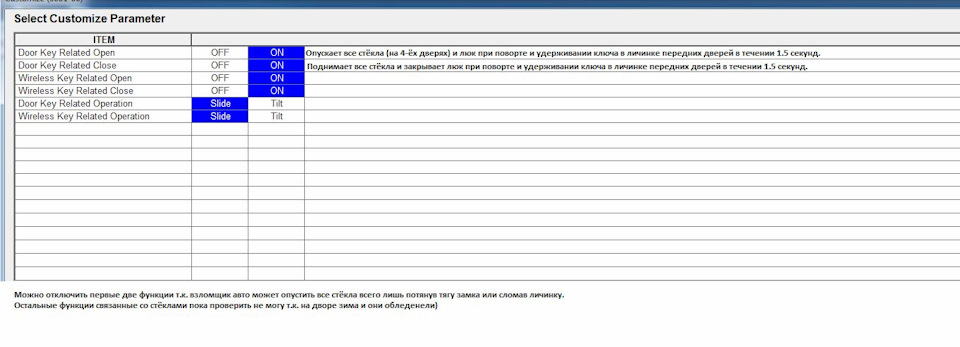

11. Slide roof — Люк
1) Функция, чтобы открыть раздвижную крышу вручную, связывающую с окном питания, если удерживать водителя ключ боковой двери в течение 1,5 секунд или больше в сторону разблокировки, когда зажигание выключено.
2) Функция, чтобы закрыть люк вручную связывая с окном питания, если удерживать водителя ключ боковой двери в течение 1,5 секунд или больше на стороне замка, когда зажигание выключено.
3) Функция, чтобы открыть сдвижную крышу вручную, связывающую с окном питания при нажатии на кнопку передатчика разблокировки в течение 1,5 секунд или больше, когда зажигание выключено.
4) Функция, чтобы закрыть люк вручную связывая с окном питания при нажатии на кнопку блокировки передатчика в течение 1,5 секунд или больше, когда зажигание выключено.
5) Функция для выбора направления открытия ручного открытия раздвижной крышей, связывающей с окном питания, если удерживать водителя ключ боковой двери в течение 1,5 секунд или больше в сторону разблокировки, когда зажигание выключено.
6) Функция для выбора направления открытия ручного открытия раздвижной крышей, связывающей с окном питания при нажатии на кнопку передатчика разблокировки в течение 1,5 секунд или больше, когда зажигание выключено.
-Сброс настроек блока АБС
В главном меню заходи в ABSVSCTRC
Слева щёлкаете вкладку Utility
Эта функция используется, чтобы очистить память ECU ABS (Электронный блок управления антиблокировочной системы), если следующие компоненты были заменены:
-сам блок абс
-датчик скоростиG сенсор
В этом же меню можно прокачать тормоза и откалибровать датчик угловой скорости и др.
Позже допишу
Toyota Prius 2008
Современные машины напичканы электроникой, но в отличие от обычного авто, гибрид по своей сути обладает еще более сложной электронной начинкой.
Если несколько лет назад диагностика гибридов представлялась сложным и очень дорогим коммерческим вопросом (диагностическое оборудование стоит дорого). Да и по сей день, например, в Хабаровске только несколько сервисов готовы взяться за диагностику гибрида.
Благодаря нашим соседям из поднебесной, научившимся клонировать дорогие диагностические сканеры, не отличающиеся по функционалу от оригинальных, они стали доступны. Это позволяет самостоятельно провести диагностику машины, что существенно снижает риск обмана со стороны продавцов. Так же диагностика, проведенная самостоятельно, помогает экономить на таких вещах как сброс динамических ошибок, сброс сервисных интервалов и т.п.
Что имеем: http://www.aliexpress.com/item/Newest-Professional-Scanner-MVCI-Interface-For-Toyota-TIS-Volvo-Dice-Lexus-Super-M-VCI/608217905.html
Диагностический сканер M-VCI 3 в 1 для дилерской диагностики: Toyota, Honda, Volvo, Acura, Lexus, Scion.
Для Toyota — Toyota Techstream.
Для Honda — Honda HDS.
Для Volvo — Volvo Vida Dice.
Комплекс Toyota TechStream пришедший на замену Toyota Intelligent Tester II, является его полной заменой и позволяет проводить полную диагностику на дилерском уровне Toyota/Lexus/Scion для всех рынков USA, Europe, Japan. Комплекс TOYOTA TechStream состоит из ноутбука, диагностического интерфейса и программы для диагностики Toyota TechStream.
Отличие клона X-Horse M-VCI от оригинального сканера в заниженной скорости интерфейса, но по функционалу они полностью идентичны.
Клон нельзя обновлять новыми прошивками, для него это смерть.
Работа в Win 7 сопряжена с небольшими трудностями, а именно некорректная работа драйверов. Поэтому с помощью виртуальной машины установил Win XP, где и провожу все эксперименты.
Пользоваться TechStream наглядно просто.
В результате диагностики выявил несколько (current) текущих кодов неисправностей:
C1300/62 Внутренняя неисправность ЭБУ системы противоскольжения;
B1421/21 Обрыв или короткое замыкание в цепи датчика солнечной радиации со стороны пассажира;
B1275 Нет связи между буфером шины данных и ECU кузова.
Эти висят в истории:
P3193 fuel run out – закончилось топливо 😉
B1411/11 Цепь датчика температуры в салоне (обрыв или короткое замыкание).
После сброса ошибок висеть осталась только одна:
B1275 Нет связи между буфером шины данных и ECU кузова.
С помощью TechStream можно отслеживать множество параметров работы системы, как ДВС, так и гибридной. Вести графики и записывать логи.
Можно увидеть кучу параметров высоковольтной батареи. Основные, на которые стоит обратить внимание: сопротивление пар элементов (блоков), напряжение блоков.
Сопротивление не должно разбегаться больше, чем на 0,02 Ома, а напряжение под нагрузкой на 0,2 Вольта.
