Как снять заднюю фару шевроле круз седан

Заменить перегоревшую лампу заднего фонаря Chevrolet Cruze для автволадельца не составит большого труда. Если перегорела лампа в заднем фонаре Шевроле Круз, вам понадобится всего лишь плоская и фигурная отвертки. Также хочется отметить, что в том случае если перегорела лампа указателя поворота необходимо приобрести лампу WY21W, лампа заднего хода – W16W и лампа габаритов и сигнала торможения – P21/5W.

Снимаем задний фонарь Chevrolet Cruze

Для того чтобы демонтировать задний фонарь Шевроле Круз и произвести замену перегоревших ламп откройте багажник и найдите в торце крыла две пластиковые заглушки, которые подденьте отверткой и выньте из корпуса фонаря.

Теперь с помощью фигурной отвертки откручиваем саморезы под заглушками, и слегка сдвинув корпус фонаря по ходу автомобиля, снимаем его с направляющих штифтов.

Замена лампы указателя поворота в заднем фонаре Шевроле Круз

После снятия заднего фонаря, необходимо вынуть жгут проводов, идущий к фонарю из своего крепления. Повернув патрон лампы указателя поворота вынимаем его и производим замену лампы WY21W на новую, после чего в обратной последовательности устанавливаем патрон на свое место.

Замена лампы заднего хода в заднем фонаре Chevrolet Cruze

Поворачиваем против часовой стрелки патрон лампы заднего хода и внимаем его. Меняем перегоревшую лампу W16W на новую и устанавливаем патрон в обратной последовательности.

Замена лампы габаритов и сигнала торможения заднего фонаря Chevrolet Cruze

Поворачиваем патрон лампы против часовой стрелки. Извлекаем его из корпуса фонаря и производим замену лампы P21/5W на новую, и устанавливаем патрон в обратной последовательности на свое место.

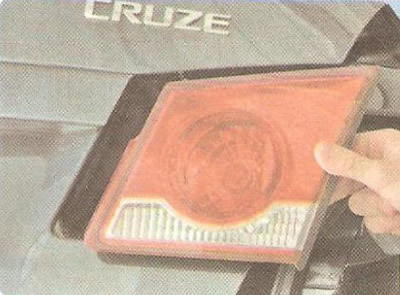

Как заменить лампу в крышке багажника Шевроле Круз

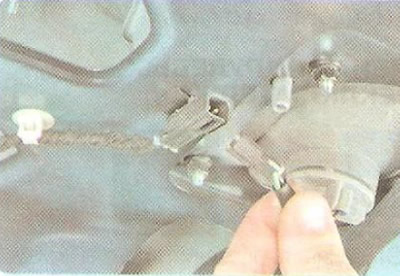

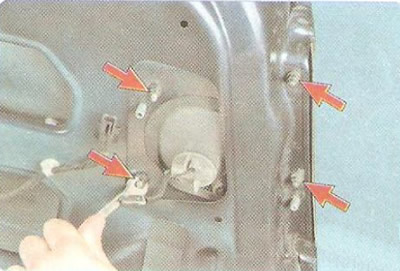

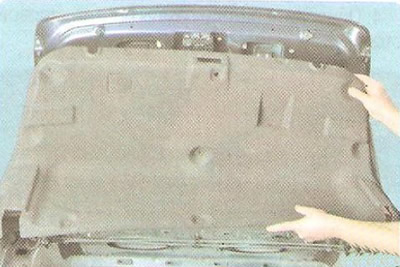

Чтобы заменить лампу в фонаре крышки багажника Шевроле Круз необходимо снять обшивку. Для этого с помощью плоской отверткой демонтируем два пистона в том месте где находится фонарь и отвернув край обшивки выворачиваем патрон против часовой стрелки и внимаем его. Меняем лампу P21W на новую и устанавливаем патрон в обратной последовательности после чего закрепляем обшивку пластиковыми пистонами.

Доброго времени суток!

Наконец то! После длительной задержки посылки, порядка 20 дней, ко мне приехали долгожданные фонари mercedes style (не тонированные). И чтобы долго не ждать звонок Doliani и вот мы уже в РРТ Моторс. Всего часа 3-3,5 и дело сделано. Результатом более чем доволен.

Мануал по установке (фотографии не мои):

Инструмент.
Из инструмента мне понадобились две отвёртки (плоская и крестовая), пассатижи, 1 метр гофры, 6 метров дополнительного провода, изолента и термоусадка(по желанию), зажигалка, нож, 2 безцокольные лампочки для огней заднего хода. Ещё один момент, если Вы поставите СВЕТОДИОДНЫЕ безцокольные лампочки заднего хода и при это у Вас стоит камера заднего вида, то на магнитоле всегда будет гореть синий экран с надписью "CCD" (у меня так не было т.к. у меня 702 голова). Да мы и не пробовали)))

Установка.
1. Снимаем обшивку с крышки багажника (12 клопов), пластиковую обшивку багажника над бампером (2 клопа) и отгибаем левую и правую обшивки (справа достаточно снять 3 клопа, слева 2 клопа и крючёк) для доступа к фонарям, которые в крыле.

2. Снимаем штатные фонари (откручиваем по 2 самореза и, раскачивая, выталкиваем изнутри (малость геморройненько).

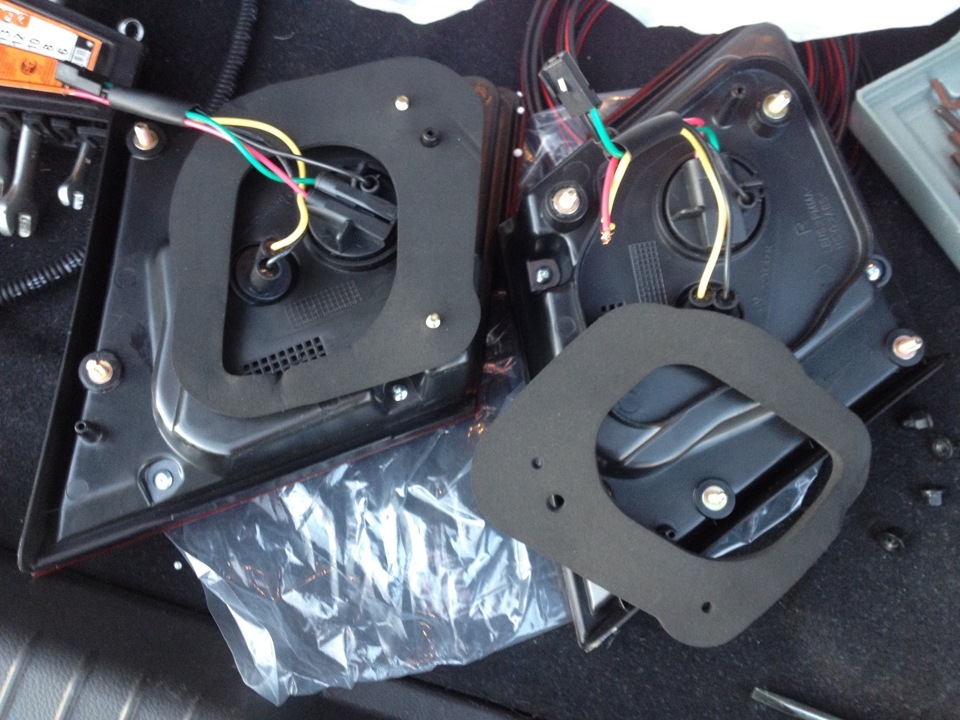

3. Ставим диодные фонари (не забудьте подложить уплотнительные прокладки, есть в комплекте) и подключаем всё в штатные разъёмы. тем самым проверяем все ли диоды горят. Если все диоды горят начинаем подключать дальше .

4. На фонарях крышки багажника вытаскиваем из разъёма зеленый провод и вставляем вместо него красный (или отрезаем от разъема зеленый провод и тот конец который идет от разъема соединяем с красным) .

5. Соединяем разъемы фар и авто в крышке багажника .

6. Зеленый провод от левого фонаря в крыле соединяем с зелёным левого фонаря на крышке багажника (с тем, что остался после отрезания фишки). Зеленый провод от правого фонаря в крыле соединяем с зелёным правого фонаря на крышке багажника (с тем, что остался после отрезания фишки). Проводку тянем всю по левой петле багажника, чтоб было не видно протаскиваем рядом с фонарем освещения багажника .

7. Белый провод от левого фонаря в крыле соединяем с желтым левого фонаря на крышке багажника и параллелим с желтым проводом правого фонаря в крышке багажника . Белый провод от правого фонаря в крыле изолируем (или вытаскиваем из разъёма совсем).

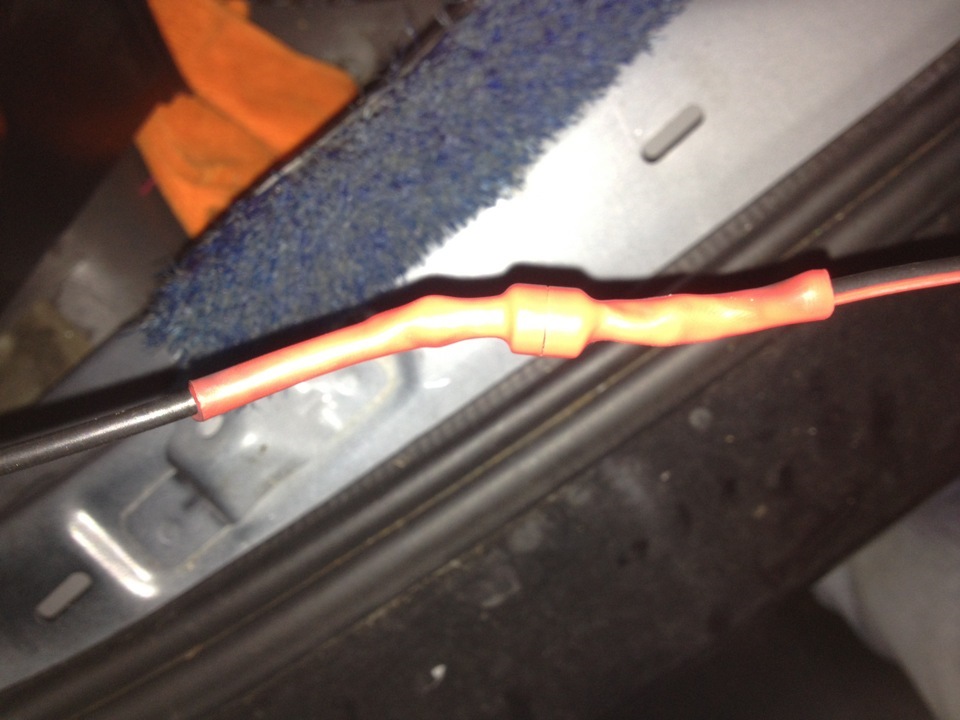

8. Красный провод от левого фонаря в крыле соединяем с красным левого фонаря на крышке багажника, который идет к разъёму, здесь одно но! В соединительном проводе должен стоять диод FR 607 (можно найти в магазине радиотоваров, стоит 10 рубликов, лично я нашел в интеренете) или аналог. Диод ставится строго в одном направлении ! Начну сначала. Значит так, как ты уже понял, нужно врезаться в красный провод, который находится в косичке левого фонаря => далее проводишь там, где его не видно и подсоединяешь к красному проводу (который идёт к разъёму) от левого фонаря в крышке багажника . Вот в этом соединительном проводе нужно поставить диод в любом удобном месте .
Берём диод и переворачиваем так, чтобы надпись читалась правильно, а не вверх ногами ! Вот и получится снизу приёмный усик, а наверху отдающий (к нижнему усику подсоединяем провод, который соединён с красным проводом от левого фонаря в крыле, а к верхнему усику подсоединяем провод, идущий к красному проводу левого фонаря в крышке багажника) .

9. Соединяем разъёмы фар и авто в крыльях .

10. Проверяем всё ли работает. У нас все получилось с первого раза… слава богу)))

11. Вынимаем хомуты которыми крепится гофра на левой петле крышки багажника (трубка разрезана по всей длиннее и замотана изолентой). Удаляем изоленту. Вставляем (если провода выбрали добротные, то не влезут, благо я это предусмотрел и прикупил метр гофры) в нее четыре наши провода и изолируем как было с завода. Вставляем хомуты с гофрой обратно.
