Крышка головки блока цилиндров змз

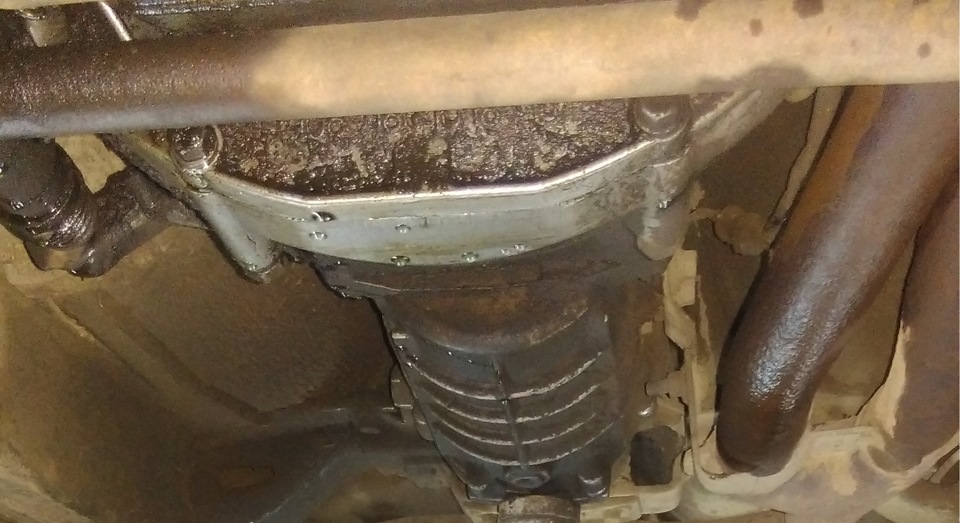

Замена этой прокладки — логическое завершение поиска утечки масла, которое стекало по колоколу сцепления)

Искал я его давно. И с переменным небольшим результатом) Как это бывает при малом анализе и желании действовать я сменил:

— три прокладки поддона.
— сальник коленвала
— и вот второй раз меняю прокладку задней крышки ГБЦ

А история вся началась с того что немного подлопнула спереди у меня года два назад прокладка поддона…и после ее замены на новую резиновую у меня начались подтеки с задней части поддона. Затем я купил еще одну резиновую и не снимая поддона (ибо на волгах это делать не удобно) без герметика аккуратно вычистив старую прокладку и герметик я зарядил новую прокладку, контролируя каждый угол и проверяя все по 10 000 раз. Старая как и предполагалось не встала с задней части поддона (просто не оделась на одну из шпилек.)

Но! к моему великому удивления течь уменьшилась, но не прекратилась:) (я еще этого знать не мог, но в этот самый момент и начала подбегать у меня задняя прокладка крышки ГБЦ). Я резонно предположил что потек у меня либо передний сальник КПП, либо задний сальник коленчатого вала.
Недолго думая КПП была снята и сальник на ней был в хорошем состоянии, а вот сальник коленвала меня насторожил (опять таки как я понял потом немного запотевшим он мог быть из-за того что при вращении двигателя масло что скапливалось в виде капель на колоколе, через отверстие снизу и с боков по поддону немного забрасывало на сальник). Его я поменял и собрал все обратно.

НО! опять таки утечки не прекратились. И в этот раз мой взгляд пал наконец-то на причину всего этого безумия Запустив руку за ГБЦ сзади я нащупал грязь с маслом. Тк дело было осенью, гараж был занят, а денег в кармане почти не было, делал я все на улице, в спешке и из подручных средств. Чистил плоскость ножечком и шкуркой а мазал паршивым красным герметиком.

И скажу я вам на дня два ремонта какого поспешного мне хватило и течи прекратились) Но! затем все вновь началось, порадоваться я не успел. На сей раз я решил действовать по взрослому (если честно в качестве проделанной мной работе по замене прокладки задней крышки ГБЦ я не сомневался … а как оказалось очень зря …) и купил металлическую прокладку поддона, отложил до возможности снять поддон полностью, а именно снятия и замены подвески на шары:) (конечно можно было и так повыеживаться, но желания большого не было))

И вот совсем недавно заменил себе подвеску и за одно кинул новую прокладку поддона. Все протер прочистил, выравнял плоскость на поддоне. НО … течь не прекратилась:) Поездив еще с тысячу километров ко мне в голову пришло разочарование в собственных силах и я решил идти по кругу, а именно снять коробку, взглянуть на сальник и за одно поменять прокладку крышки сальника … кто знает может она и бежит.
И тут вмешался случай:) Батька напомнил мне о возможности подтекания с задней крышки ГБЦ. Я вначале смутился и сказал про себя "да нет же там все ОК… ведь менялось уже", но вспомнил прокладки поддона и мысль про сальник решил таки проверить.
Тк рукой туда залесть не так то уж и просто, а глазами увидать еще труднее), я облачил телефон в толстенный резиновый чехол, включил на нем камеру и погрузил за ГБЦ.

Всем салют!
Зачем и почему это сделано обьяснять не вижу смысла, тема жевана-пережевана, делаю потому что могу!
Дальше минимум слов, больше фоток.

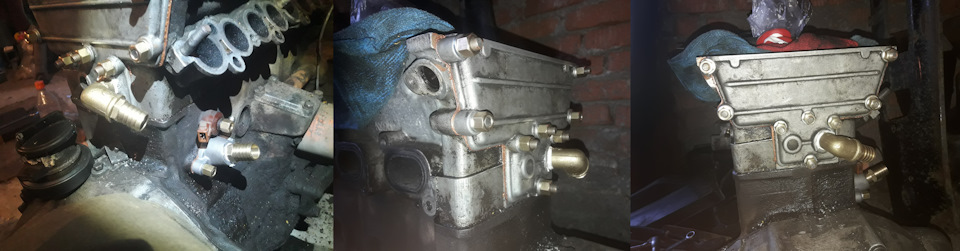

Для начала определяемся с типом задней крышки.

Имеем "Раннюю" лучший вариант с заготовками под 2 отверстия.

Далее:

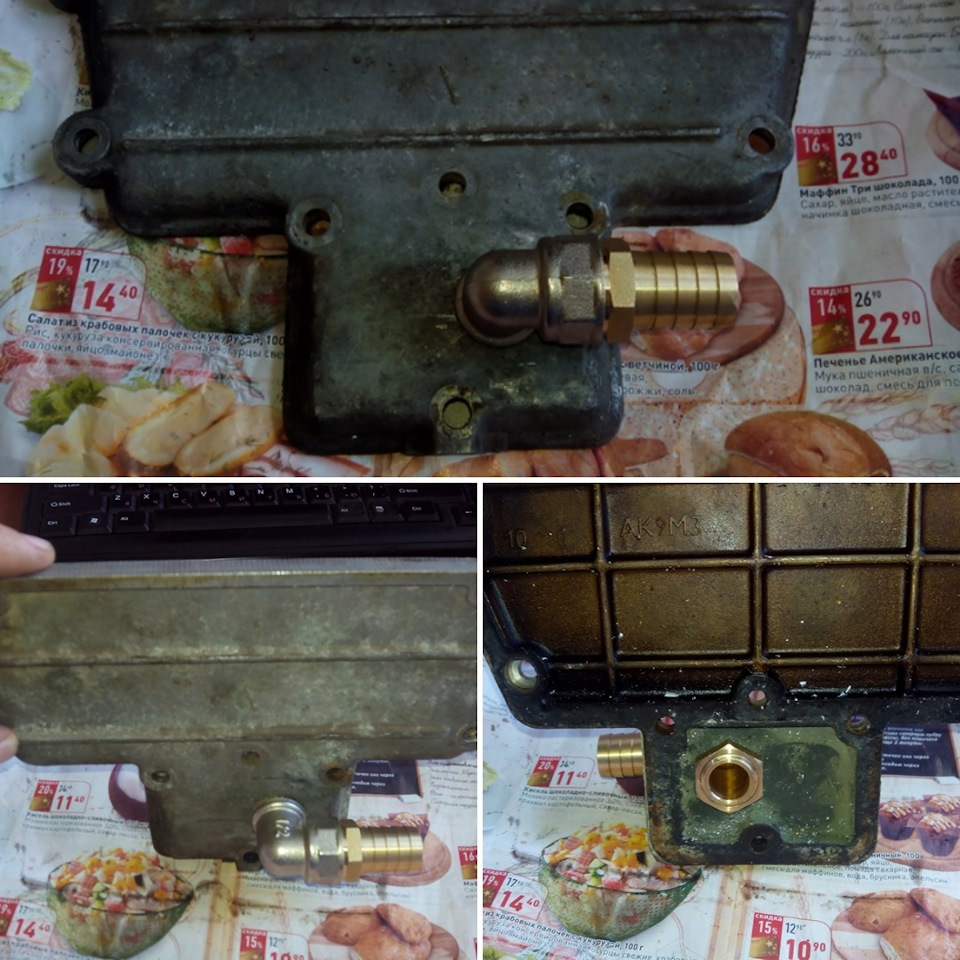

1. Выставил на куске доски нужную плоскость в горизонт с помощью букового брусочка и саморезов аналогично.
2. Засверлил отверстие сверлами от 3мм до 18мм.
3. Нарезал 12 в отверстии.
4. Завернул угол на 12 с фитингом на фумленту.

Позже пока гуглил картинки с крышками для записи натолкнулся на еще 2 способа:
№1.

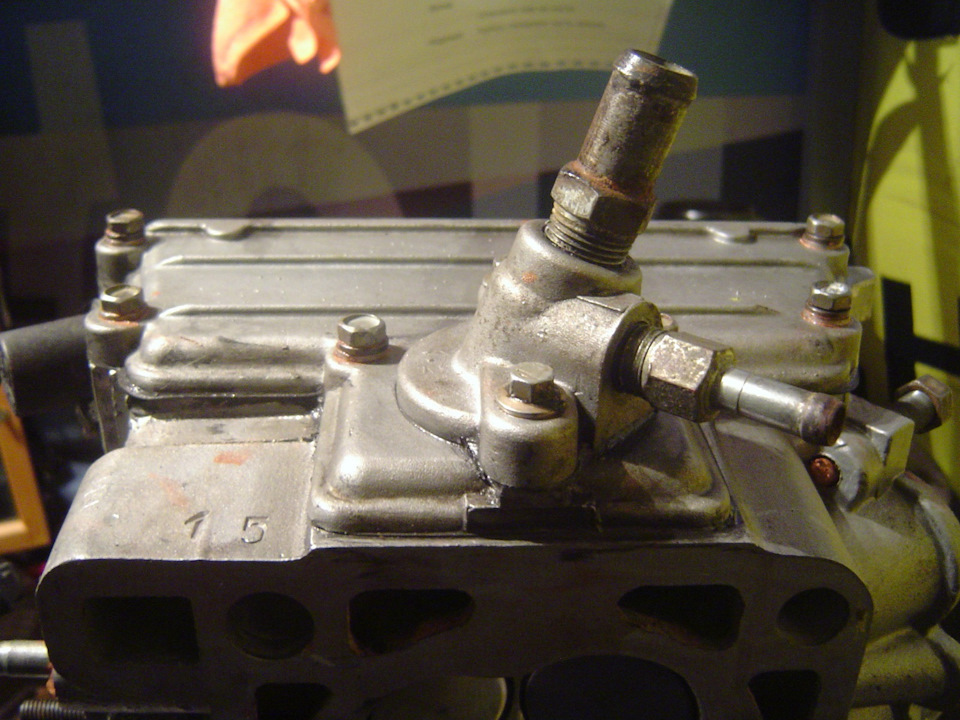

Не самый удачный, т.к. при там количестве сварки люминий поведет, и хорошо если шлифовка готового изделия решит проблему.требует Задней крышки ГБЦ от ЗМЗ-402.5

более удачный хотя и требует задней крышки от средней серии и нового танчика

З.Ы.
Никто не запрещает сверлить задние крышки всех типов под нарезку 12,если подкапотное пространство позволяет разместить в нем угол.
В "не ранних" крышках за счет меньшего количества мяса больше вероятность протечек и выламывания штуцера при работе ДВС.

пример исполнения от товарища Smithy1208

Надеюсь никто из упомянутых товарищей не в обиде что потырил фотки и раскрыл явки)))
