Подводящий провод для сабвуфера

По порядку, Доброго времени суток Драйв!
Сегодня расскажу как вышел из ситуации с подводящими.

Кратко: Различают два вида подводящих по конструкции

1. Вшитые в шайбу — провод зашит в шайбу от клемм до катушки
Считаю надежной конструкцией(не встречал обрывов)

2. Кинуты по воздуху — проводки припаянные в виде буквы S от клемм до выводов катушки на диффузоре динамика. Конструкция не надежная особенно для любящих навалить.

При большом ходу диффузора, их зачастую отрывает! Или опять таки из за неправильного оформления динамика. Как и произошло в данном случае.

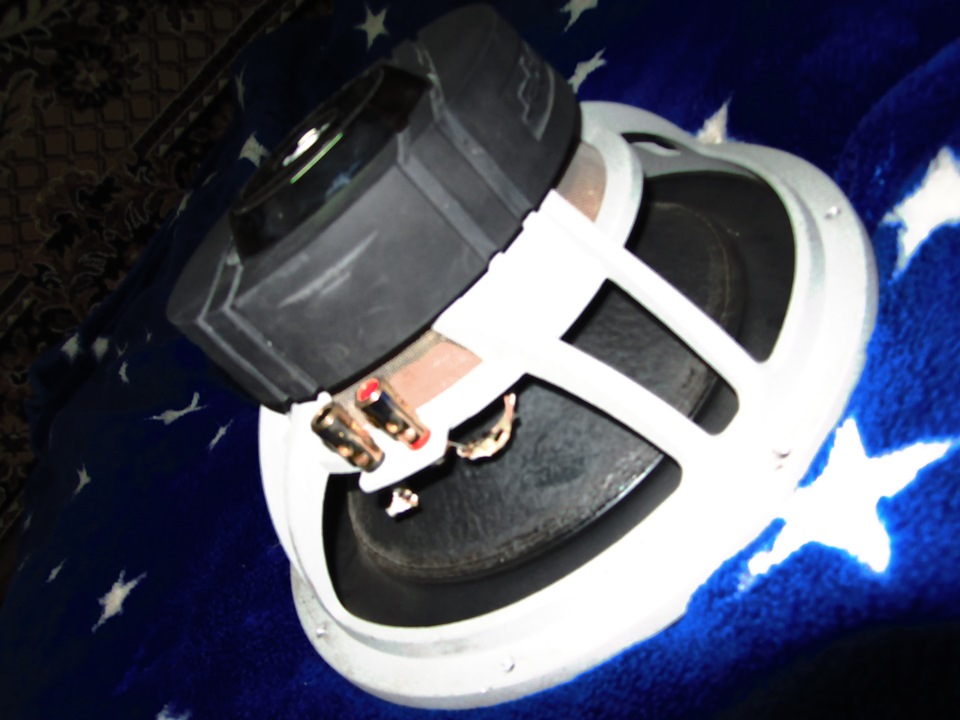

Динамик Challenger Pro-line который заточен под оформления закрытого ящика, был установлен в ФИ короб на 45 литров чистыми.

Итог: обрыв подводящих.

Припаять их уже было не возможно, надо было менять, но на что?!
У нас в городе нет такой роскоши! Оказывается не оказалось и в Саратове(может не знаю каких злачных мест где они есть=)

Пролазив по форумам было найдено несколько решений

1. Выкинуть.
2. Подводящие (их не купить как я понял у нас)
3. Какой то провод который сматывают в косу.(название не помню, но тоже не укупишь)
4. Оплетка от радиоаппаратуры СССР (вот уже реальный вариант)
Не помог, нашёл, припаял, оборвало! Слишком жесткая оплетка.
5. И остался последний вариант это провод от трубки к аппарату телефона СССРвской давности!

Нашёл на работе такой телефон в подсобке, отрезал провод.

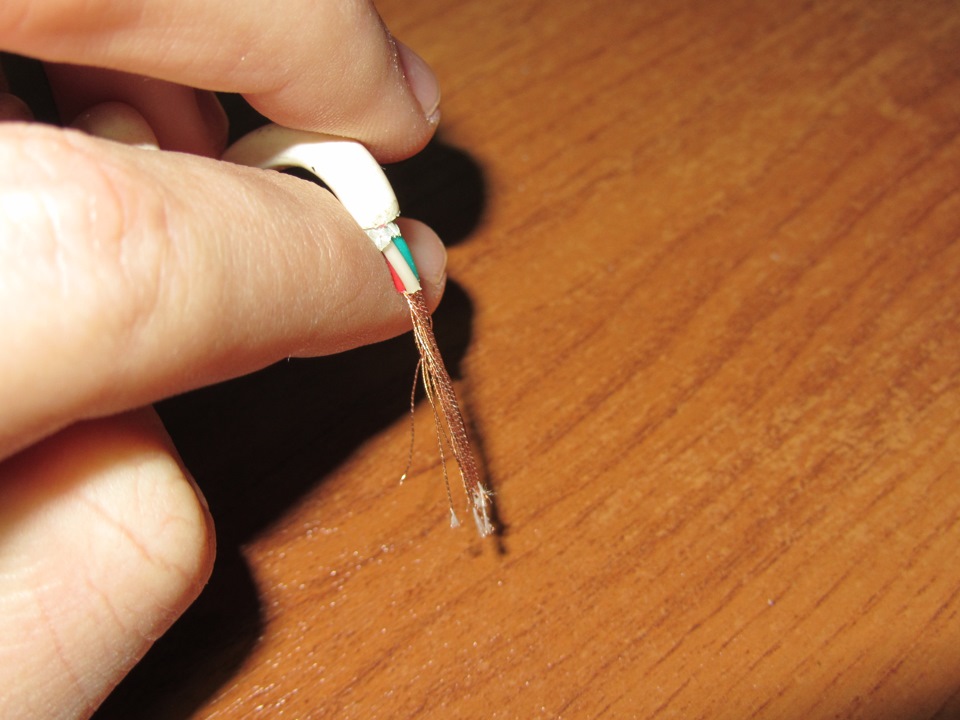

Далее снял изоляцию, разделил на проводки, с этих проводков сняв также изоляцию.
Провод, медный с напылением на нить как бы, очень эластичный.
Но очень тоненькие.
В помощь нам нервы и клей.

начал сматывать их в косу, и смачивать клеем моментом. Смотал из 4 проводков для усиления конструкции вплел туда обычную нитку.

Всё это дело хорошо просушил, отрезал нужной длины поводки и начал припаивать.

Самого процесса можно сказать нет, но суть понятна.

После как припаял, поверху припаял еще один тонкий проводок обмотав им основной(отлетел после полугода использования в жесткаче как видно на фото, лишний он был там походу), залил клеем где диффузор, в клей мокал спичку и спичкой намазывал провод и диффузор. Где клеммы также промазал клеем, и чуть герметиком.
