На автомобилях Chevrolet Cruze установлена система кондиционирования компрессорного типа. Узлы отопителя и теплообменник испарителя кондиционера скомпонованы в одном блоке. Органы управления системой кондиционирования воздуха расположены на панели, общей с органами управления отопителем.
Принципиальная схема движения хладагента в системе кондиционирования воздуха приведена на рис. 12.2.

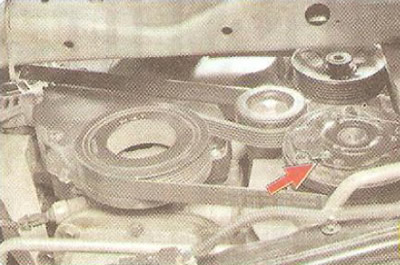

Компрессор (рис. 12.3) поршневого типа установлен на двигателе и приводится во вращение поликлиновым ремнем.
Компрессор обеспечивает циркуляцию хладагента в системе. Вал компрессора установлен в алюминиевом корпусе на двух игольчатых подшипниках и уплотнен со стороны шкива привода сальником.

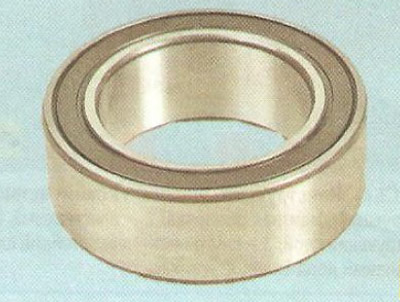

Шкив 2 привода компрессора установлен на двухрядном шариковом подшипнике и при работающем двигателе постоянно вращается. При включении кондиционера крутящий момент передается от шкива к валу компрессора через фрикционную муфту с электромагнитным приводом.
Примечания
Если система исправна, во время включения кондиционера раздается щелчок – это прижимной диск муфты под действием электромагнита входит в зацепление со шкивом привода, и начинает вращаться ротор компрессора.
Но в процессе эксплуатации кондиционера могут возникнуть следующие неисправности компрессора.
1. Если при выключенном кондиционере муфта во время вращения издает посторонние звуки, греется или появляется запах гари, то, вероятно, начал разрушаться ее подшипник. В этом случае необходимо заменить подшипник (см. «Замена подшипника шкива привода»). В некоторых запущенных случаях может потребоваться замена муфты компрессора в сборе или составляющих ее частей.
2. Если после включения кондиционера щелчка не слышно, то возможны следующие неполадки:
- произошла утечка хладагента, и система управления блокирует включение компрессора;
- вышел из строя датчик давления в системе;
- неисправности в электрических цепях системы управления;
- сгорела обмотка катушки электромагнита муфты;
- блок управления двигателем по какой-либо причине (высокая температура охлаждающей жидкости двигателя, высокие обороты двигателя) заблокировал включение компрессора.
3. Если муфта вращается легко и свободно, но при включении кондиционера отчетливо слышны посторонние шумы или даже глохнет двигатель, то, скорее всего, заклинил компрессор. Внутренняя насосная часть компрессора ремонту не подлежит. В этом случае компрессор придется заменить.
4. И последний, самый коварный вариант. Щелчок раздается, муфта легко вращает вал компрессора, а прохлады в салоне нет. В этом случае только кажется, что компрессор работает, а в действительности он ничего не перекачивает. Установить истину может только опытный специалист при наличии специального контрольно-диагностического оборудования.
Во всех этих случаях точно определить причину неисправности можно после полной диагностики в специализированном сервисном центре по ремонту автомобильных кондиционеров.

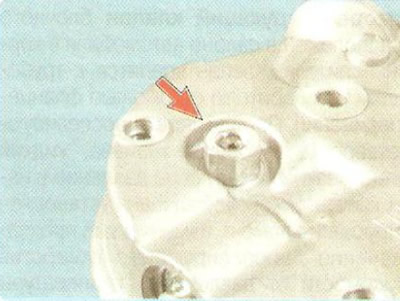

В некоторых вариантах исполнения компрессора на крышке 5 блока лепестковых клапанов может быть установлен клапан сброса аварийного давления. В случае повышения давления в системе при отказе датчика давления или иных нештатных ситуациях, при превышении установленного максимума давления мембрана клапана разрушается и часть хладагента выбрасывается на улицу. Как правило, после этого герметичность аварийного клапана нарушается, поэтому после устранения причин, вызвавших рост давления и сброс хладагента, клапан подлежит обязательной замене.

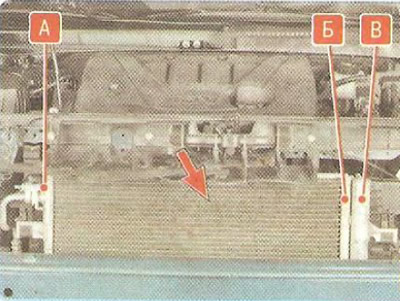

Конденсор (радиатор кондиционера) многопоточного типа расположен перед радиатором системы охлаждения двигателя. Он прикреплен на четырех кронштейнах к радиатору. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружным оребрением для улучшения теплообмена. Бачки А и Б алюминиевые. К левому бачку прикреплен ресивер В. Бачки разделены по высоте на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре пары сжатого компрессором хладагента конденсируются, а выделяющееся при этом тепло отводится в окружающий воздух.
При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора системы охлаждения двигателя, что улучшает теплообмен в конденсоре и снижает давление в системе кондиционера.
Полезные советы

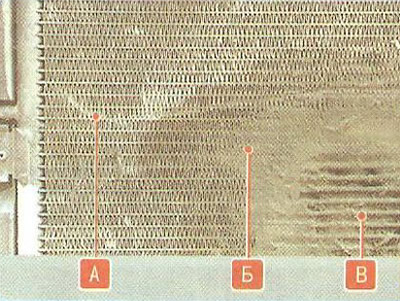

Не реже одного раза в год, лучше перед началом летней эксплуатации, промывайте оребрение А сот конденсора от налипшей грязи, пыли и противогололедных реагентов Б. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.
Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А трубки у него тоненькие. В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации.
Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар.

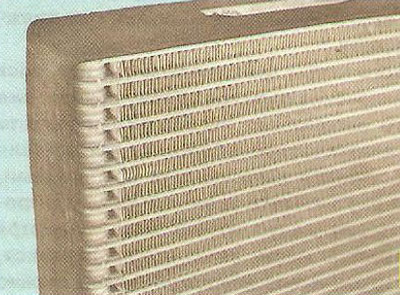

Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.
После каждого эксперимента с латанием конденсора нужно будет оплатить снятие-установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор. Вместо дорогого оригинального вполне можно купить более дешевый конденсор от авторизованных производителей запасных частей.
Испаритель расположен в блоке системы отопления и кондиционирования салона. Испаритель изготовлен из алюминиевых трубок с наружным оребрением для улучшения теплообмена. Проходя по трубкам испарителя, кипящий хладагент активно поглощает тепло из воздуха, обдувающего наружную оребренную поверхность трубок. Воздух охлаждается и вентилятором подается в салон автомобиля.
Примечание: При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются.
Конденсат через дренажную трубку, расположенную под облицовкой в передней части центрального тоннеля пола, сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования.

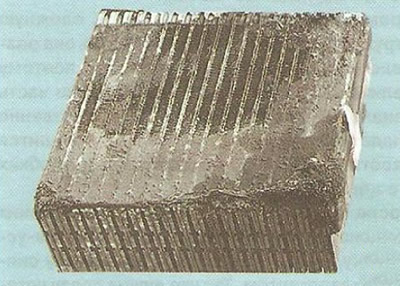

Полезный совет: В процессе эксплуатации автомобиля на влажной от конденсата наружной поверхности испарителя оседают частицы дорожной пыли и грязи.
Этот слой становится прекрасной средой для жизни и бурного размножения гнилостных бактерий и грибковых культур. Со временем в автомобиле появляется неприятный запах. Особенно сильно он ощущается в момент выключения кондиционера и во влажную погоду.
Для того чтобы максимально снизить риск возникновения этой проблемы, при покупке нового автомобиля необходимо провести профилактическую обработку испарителя специальными химическими препаратами, регулярно заменять салонный фильтр и прочищать дренажную трубку. Если, несмотря на принятые меры, запах все же появился, обратитесь в специализированный сервис по ремонту автомобильных кондиционеров для дезинфекции или промывки испарителя. При очень сильном загрязнении испаритель придется заменить.

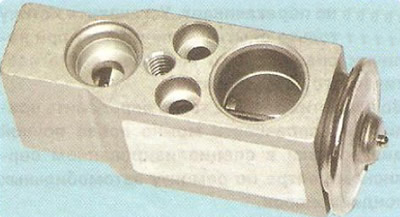

Терморегулирующий клапан блочного типа расположен в салоне автомобиля в корпусе испарителя. Клапан крепится к трубопроводам и испарителю с помощью фланцевых соединений. Пройдя через дросселирующее отверстие в корпусе клапана, жидкий хладагент резко снижает свое давление и начинает кипеть. В корпусе клапана установлен регулирующий элемент изменяющий проходное сечение дросселирующего отверстия в зависимости от давления и температуры хладагента. Регулирующий элемент настраивается на заводе-изготовителе и в процессе эксплуатации не подлежит регулировке.
Ресивер-осушитель установлен на конденсоре с левой стороны и составляет с ним неразборный блок. Внутри корпуса находится фильтрующий элемент (картридж), заполненный гранулами осушителя (силикагеля). Проходящий через ресивер сжиженный хладагент очищается от возможных примесей, грязи и влаги. В нижней части корпуса расположено отверстие для замены фильтрующего элемента.
Предупреждение: В случае ремонта или замены элементов системы кондиционирования, если она находилась в открытом состоянии (были сняты какие-либо узлы, разрушены трубопроводы и т.п.), картридж ресивера-осушителя подлежит замене. Иначе после заправки системы хладагент не будет осушаться и внутри системы могут образоваться кислоты, которые изнутри разрушат детали кондиционера.
Трубопроводы соединяют все элементы системы кондиционирования в единый герметичный контур. Трубопроводы и фланцы их крепления изготовлены из алюминиевых сплавов.

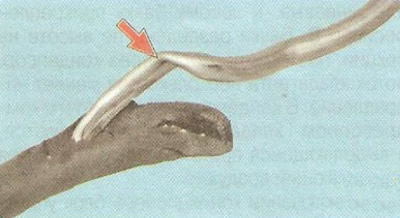

Оберегайте металлические участки трубопроводов от вмятин и перегибов. Любое сужение проходного сечения трубопровода приводит к снижению производительности системы.

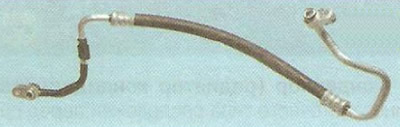

Для соединения взаимоподвижных элементов системы трубопроводы на некоторых участках снабжены гибкими вставками (рис. 12.4) из синтетических материалов.

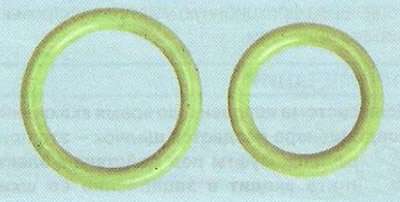

В местах соединений отдельных элементов системы установлены уплотнительные кольца круглого сечения из неопрена. При разъединении участков трубопроводов во время ремонта системы уплотнительные кольца подлежат обязательной замене. Резьбовые соединения трубопроводов затягивайте рекомендуемым моментом. Слабая или излишне сильная затяжка приводит к деформации уплотняемых поверхностей и утечке хладагента.

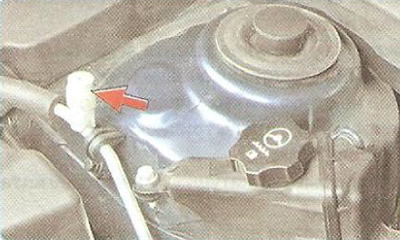

Сервисные клапаны (два) для подсоединения диагностического и заправочного оборудования расположены на трубопроводах.

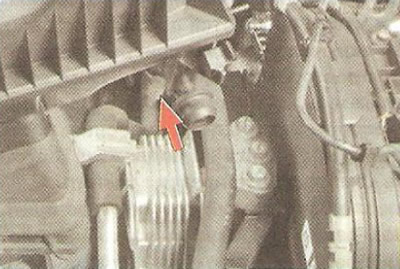

Примечание: Так расположены на трубопроводах сервисные клапаны линий высокого.
. и низкого давления (на фото клапан показан со снятым корпусом воздушного фильтра).

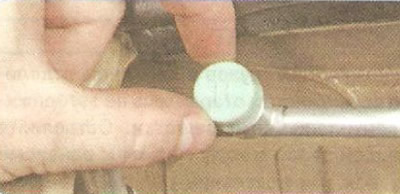

Клапаны закрыты резьбовыми колпачками для предохранения их от попадания грязи. На колпачки нанесены буквы Н и L линий высокого и низкого давления соответственно.

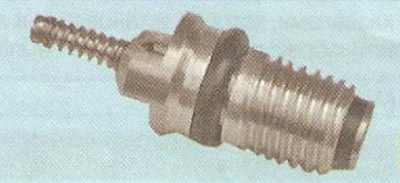

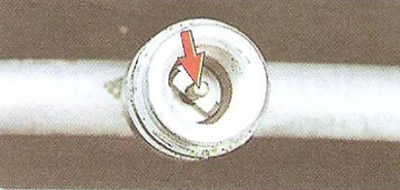

В клапанах установлены золотники, сходные по конструкции с золотниками шин колес, но отличающиеся от них размерами.

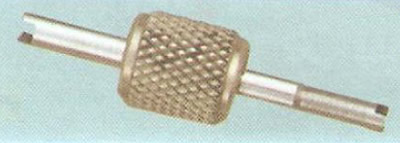

Для выворачивания и вворачивания золотников используется специальный ключ.
Предупреждение: Проверять наличие хладагента в системе путем нажатия на золотники сервисных клапанов запрещено, так как после такой проверки золотник клапана может полностью не закрыться и произойдет утечка хладагента из системы!
Датчик давления установлен в передней части автомобиля перед радиатором (в его правой части) на участке трубопровода линии высокого давления. По сигналам датчика электронный блок управления двигателем отключает компрессор кондиционера при разгерметизации системы или аварийном повышении давления в ней с целью защиты компрессора от перегрузок.

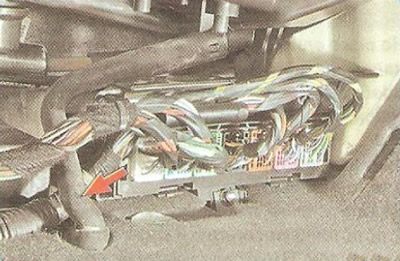

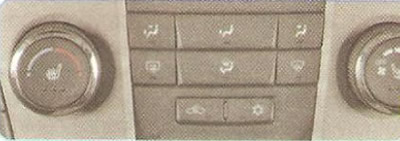

Блок управления системой отопления и кондиционирования установлен на консоли панели приборов. Подробно органы управления отопителем, кондиционером и вентиляцией описаны R разд 1 "Устройство автомобиля», см. «Отопление, кондиционирование и вентиляция салона».

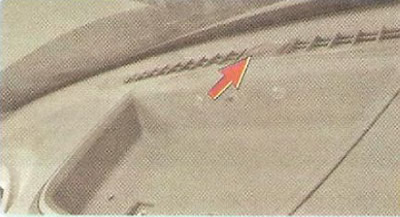

Примечание: Датчик температуры воздуха в салоне расположен в панели приборов (в корпусе отопителя). Для исключения неверных показаний значений температуры из-за влияния нагретых элементов панели датчик снабжен системой принудительного обдува. Система обеспечивает равномерный проток воздуха из передней части салона автомобиля через корпус датчика. Для нормального движения воздуха защищайте входное отверстие корпуса датчика от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время уборки салона пылесосом категорически запрещается подносить всасывающий наконечник трубы пылесоса к входному отверстию датчика. При затрудненном протоке воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.

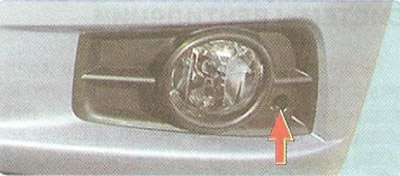

Датчик температуры наружного воздуха расположен в переднем бампере в защищенном от солнечного излучения и вентилируемом месте. Однако он подвержен воздействию таких факторов, как теплый воздух от двигателя и излучение от нагретого асфальта, поэтому его показания иногда могут быть несколько завышенными, особенно после долгого простаивания в пробках. Показания наружной температуры можно считать правильными при движении не менее 10 мин со скоростью не менее 40 км/ч.
В вариантном исполнении для повышения эффективности работы системы управления климатом и более комфортного распределения воздушных потоков в салоне на панели приборов (возле стекла ветрового окна в центре) может быть установлен датчик солнечной освещенности. В зависимости от степени нагрева салона солнцем по сигналам датчика потоки воздуха направляются в область лица или ног водителя и переднего пассажира.

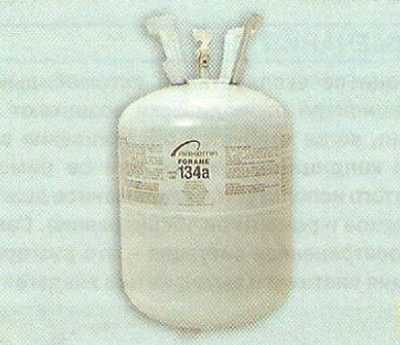

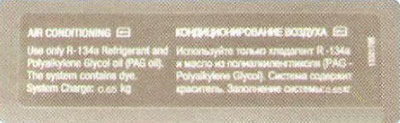

Хладагент. На верхней поверхности рамки радиатора наклеена информационная табличка с указанием типа и объема применяемых в системе хладагента и масла. Категорически запрещено использовать в системе хладагенты и масла других типов.
Заправочные объемы системы:
- хладагент R 134а, кг — 0,65
- масло PAG, мл — 180±5
Примечания: В процессе эксплуатации автомобильного кондиционера периодически возникают ситуации, когда требуется обслуживание системы кондиционирования или ее ремонт. Для этого используется современное диагностическое и ремонтное оборудование. Самая распространенная ситуация – это разгерметизация системы и выход из нее хладагента.

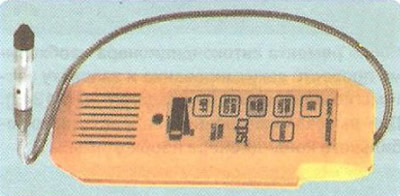

Для обнаружения мест утечки используются высокочувствительные галогеновые течеискатели со звуковой индикацией.
В некоторых сложных случаях применяется метод так называемой ультрафиолетовой диагностики герметичности системы автокондиционера.

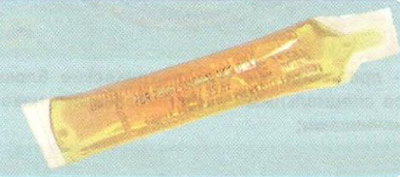

Метод состоит в том, что в систему в микродозах вводится специальный краситель. В местах микротечей краситель вместе с хладагентом постепенно выходит на наружную поверхность элементов системы.

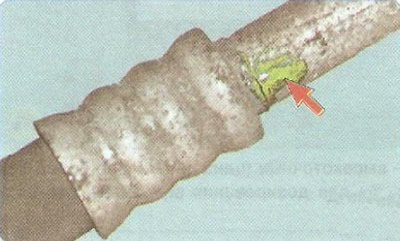

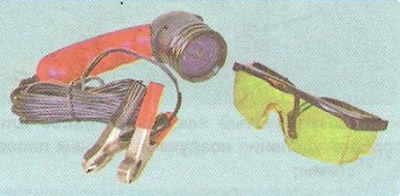

Во время осмотра системы краситель под действием ультрафиолетовых лучей специального светильника начинает светиться (флюоресцировать).
. и места утечки хладагента становятся видны.
Следует отметить, что краситель не оказывает никакого отрицательного воздействия на систему. Он может находиться в хладагенте и циркулировать по системе сколь угодно долго и сослужить свою службу, только когда возникнет утечка.

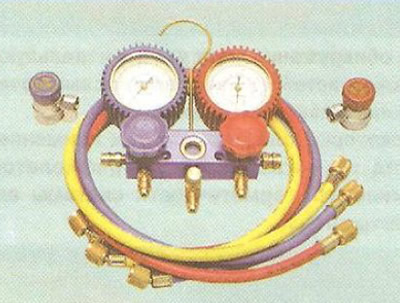

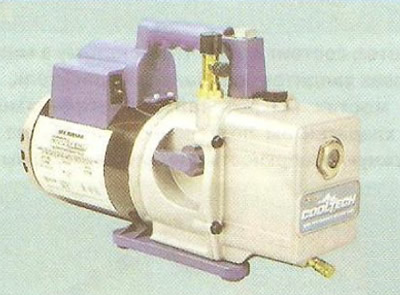

После ремонта автокондиционера необходимо провести вакуумирование и заправку системы соответствующим хладагентом (R134а). Для высококачественной заправки автомобильного кондиционера необходимы:

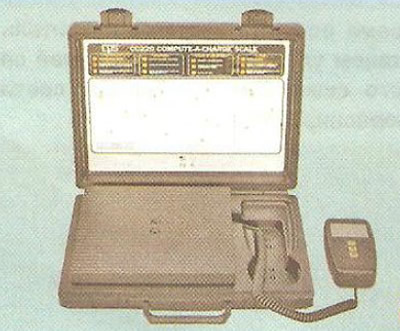

- высокоточные (цена деления не более 5 г) весы для дозирования заправляемого хладагента.
В связи со специфическими особенностями ремонта системы кондиционирования в данном разделе описаны только работы по снятию и установке отдельных элементов и блока управления системой. Работы, связанные с заправкой системы хладагентом, следует проводить в специализированных сервисных центрах.
Предупреждение: Система кондиционирования заправлена хладагентом под высоким давлением. Попадание жидкого хладагента на кожные покровы человека вызывает сильное обморожение, поэтому все работы, связанные с обслуживанием, ремонтом или демонтажем элементов системы кондиционирования, проводите по возможности в специализированных сервисных центрах, оборудованных профессиональным технологическим оборудованием. При проведении работ своими силами принимайте меры предосторожности.
В системе кондиционера Ланоса всего один датчик. Это датчик давления. Вкручен в трубопровод у правого опорника.
При ремонте или установке кондиционера возникает необходимость проверить исправность электрики при незаправленной системе или работоспособность самого датчика давления.
Сделать это очень просто.
Исправный датчик давления при исправной и заполненной системе трубок дает на выходе 1,8-2,5В.
Берем два ОДИНАКОВЫХ (!) резистора номиналом 200 Ом…2 кОм (некритично, главное, чтобы одинакового номинала) и втыкаем в фишку мама датчика давления как показано на фото.
Кто знает закон Ома, тот поймет, что это резистивный делитель на 2, а кто не знает закон Ома — просто втыкает:D:D:D
Датчик запитан от 5В ЭБУ, резистивный делитель дает на сигнальный вход ЭБУ половину, т.е. 2,5В.
Если теперь завести машину и нажать кнопку АС на БУП, то карлсоны закрутятся на малой скорости и сработает реле компрессора.
Сам использовал этот способ проверки при монтаже проводки под кондиционер.
Автомобильный кондиционер Шевроле Круз — это целая сложная система, состоящая из нескольких узлов и агрегатов, которая устанавливается в автомобиле и охлаждает воздух внутри автомобиля. Она является одной из составных частей, систем вентиляции салона и отопительного обогревателя. Имеет общие воздуховоды и электронные пульты управления. Которые выведены на консоль торпеды между водительским и пассажирским креслом.
Если рассматривать кондиционер в техническом плане, то принцип его работы, основывается на мощности двигателя внутреннего сгорания автомобиля, а не электричестве. К системе от мотора прикреплен приводной ремень. Его конденсатор, заполненный фреоном, находится в передней части моторного отсека. Между бампером и радиатором с охлаждающей жидкостью, для двигателя. Такое местоположение необходимо, чтобы он не нагревался от работы мотора.
Составляющие кондиционера
- компрессор — его можно назвать ещё и сердцем кондиционирования. В функции входят обязанности перегонять или качать хладагент непосредственно по системе;
- муфта компрессора — в ее состав входит электромагнитная катушка, шкив на подшипнике, который совершает свое движение за счёт ремня и прижимная пластина;
- конденсор, еще его называют радиатором кондиционера;
- испаритель, располагается практически у торцевой стенке двигателя, в противоположной стороне от решетки радиатора. Это самый главный узел системы кондиционирования, именно в нём воздух охлаждается;
- ресивер, можно назвать осушитель либо аккумулятор — осушитель. В автомобиле находится что-то одно. Устанавливается в стороне низкого давления перед компрессором. Функция у них одна, не допустить попадание грязи в систему, где циркулирует хладагент.
При необходимости все детали системы кондиционирования разбираются и продаются по отдельности. На автомобильных рынках и магазинах автозапчастей можно приобрести, как оригинальные, так и неоригинальные запчасти.
Покупка и цена на оригинальный или неоригинальный радиатор кондиционера Chevrolet Cruze
Если вы хотите купить оригинал, то это обойдется естественно немного дороже. Цены варьируются на радиатор первого поколения Chevrolet Cruze (2009 — 2015 года выпуска), с двигателем объемом 1,6 литра(мощностью 109 или 122 лошадиных сил) от 3000 до 12000 рублей. Это ещё зависит и от того, есть ли он в наличии, или необходимо привозить под заказ. Также огромную роль играет и объем двигателя. Из вышесказанного понятно 1,6 литра, это самый маленький объем мотора, а вот например на двигатель объемом 2 литра радиатор обойдется не меньше чем от 7000 до 18000 рублей. Неоригинальный радиатор кондиционера, на автомобиль с теми же параметрами, можно приобрести от 2500 до 8550 рублей.
Для второго поколения Chevrolet Cruze (2015 по наше время) цена сильно не изменяется. Например радиатор двигателя 1,8 литра(мощностью 139 или 141 лошадиная сила) можно купить за сумму от 3800 и заканчивая 20000 рублей. Соответствие неоригинальные будет стоить от 3000 до 9000.
Артикулы радиаторов шевроле круз: 13267648, 1850136, 13377762, 36165.
Замена и установка в автосервисе обойдется от 1500 до 3000. Плюс Не забывайте, что придётся еще и доплатить за заправку системы фреоном около 1000 рублей.
Понятие оригинальных и неоригинальных запчастей
При покупке оригинальных и неоригинальных запчастей важно знать и не путать. Неоригинальные запчасти, это не те, которые производятся в каких-то подпольных цехах или заводах и выбрасываются на рынок в качестве контрафакта. В такое заблуждение автомобилиста, могут привести продавцы, желая большая прибыль и продать оригинальные запчасти. Которые на порядок дороже.
Оригинальная же запчасть автомобиля, это та на которую нанесен логотип и бренд завода-производителя. В нашем случае, логотипом является надпись Chevrolet Cruze.
Неоригинальные запчасти выпускаются на заводе смежнике. Они ничем не отличаются от оригинальных за исключением не внесенных на них производителя, а в остальном они один в один схожи с оригиналом.
Как провести замену подшипника кондиционера
Для начала необходимо найти яму либо подъемник. Если таковых нет, то подойдёт и домкрат. Поднимаем правую переднюю сторону автомобиля. Снимаем колесо, защиту двигатели и подкрылок, если такой имеется. Необходимо взять ключ на 14, отвести натяжной ролик в направлении водительской стороны и снять ремень со шкива компрессора.
Следующим шагом является необходимость освободиться от трубок, которые идут к компрессору и радиатору. Для этого подойдет накидной ключ на 12 либо головка с трещоткой. После чего откручиваем и сам компрессор, который держится на 4 болтах, размером тоже 12.
Следующая операция будем проводить на верстаке. Для начала растим место и положим на него, снятый компрессор.
Ключом на 10 выкручиваем болт который находится в его центре. Выпресовыватель подшипник. Причём делать это необходимо очень осторожно, так как шкив является хрупкой деталью. После этого берем новый. Положив его в посадочное гнездо, запрессовываем.
При желании потерять меньше фреона, все операции можно проделать на весу, но это является менее удобным способом.
Ставим всё на месте и собираем в обратной последовательности.
Почему не работает кондиционер, очистка, заправка
Причинам неисправности автомобильного кондиционера можно отнести следующие:
- технологические, к ним относятся недобросовестная сборка инженеров, или их ошибка при конструировании, либо плохие материалы;
- эксплуатационные, к ним можно отнести всё, неправильная эксплуатация, обслуживание, срок службы;
- внешние, условия использования были грязь, дождь, а также был подвержен внешним воздействиям.
Очистка
Произвести чистку автомобильного кондиционера можно несколькими способами. Первый- это химический, второй- механический.
Механический способ чистки применяется только в том случае, если химический не помог. Необходимо разбирать приборную панель, откачивать хладагент и произвести разбор и отсоединение все системы кондиционирования. Снять все патрубки, радиаторы, датчик, положить всё это на сухое место и промывать от грязи вручную.
Химический способ очень простой. Необходимо купить в любом магазине авто химии, средство для антибактериальной обработки систем кондиционирования. Запустить автомобиль, и включить кондиционер с рециркуляцией воздуха на полную мощность. Баллончик следует поместить около печки вместе где расположен патрубок забора воздуха. Нажать кнопку распылить и закрыть все окна и двери. Ожидать некоторое время, которое указано в инструкции по применению.
Заправка кондиционера
Для того, чтобы осуществить заправка кондиционера самостоятельно, необходимо купить специальный баллон с фреоном. В его комплекте имеется все необходимые шланги и переходники.
Системе кондиционирования располагаются две стороны. Одна низкого, другая высокого давления. Как правило, низкого давления находится снизу. Их можно различить еще и по входным отверстиям, либо разных цветов колпачкам.
После того, как вы сняли колпачок и одели на штуцер низкого давления шланг от баллона с хладагентом, необходимо завести автомобиль. Оставить его в рабочем режиме с оборотами 1500. Включить кондиционер на полную мощь и поставить в положение регуляция воздуха. Открыть вентиль на штуцере низкого давления, перевернуть баллон и открыть на нём крантик. При заправке фреоном, необходимо постоянно следить за показаниями датчика. Важно помнить, что давл9ения должно не превышать 285 кПа.
